12 DIP スイッチモーションセンサー UFO ハイベイ用リモコン付き

特徴：

1.調光機能付き5.8GHzマイクロ波モーションセンサー。

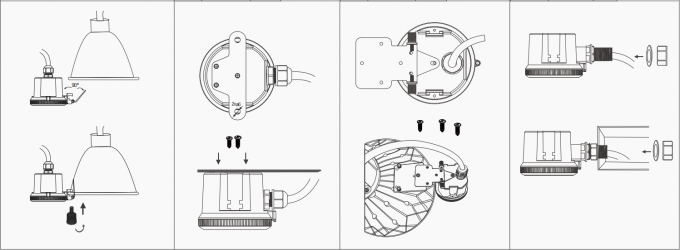

2. 表面実装、アルミニウム反射板を備えた従来の LED ハイベイ、UFO ハイベイ、またはリニア/トライプルーフ ハイベイ ライトなど、さまざまな設置と用途をサポートします。

3. 最大設置高さは15m/49.2フィートです。

4.すべてのパラメータはリモートコントロールで設定できます。

5.敏感で信頼できる。

6.1-10v調光。

7. IP 20、5 年間の保証付き。

製品説明：

動作電圧	EUバージョン: 120-240VAC、50Hz/60Hz アメリカのビジョン: 120-277VAC、50Hz/60Hz
スイッチング容量	EU バージョン:白熱: 最大、800W (120-220Vac); 最大、1000W(220-240Vac) コントロールギア: 最大、400W(120-220Vac);最大、800W(220-240Vac) アメリカ版:最大、3.0A@120Vac、50/60Hz;最大、2.0A@277Vac、50/60Hz
待機電力	≤ 1w
制御方法	オン/オフ/1-10v 調光/リモコン (HD02R、HD03R、HD05R)
マイクロ波周波数	5.8GHz ± 75MHz
マイクロ波電力	<0.3mW
検知エリア	50%/100%
ホールドタイム	5秒/30秒/1分/5分/10分/20分/30分
昼光閾値	2ルクス/10ルクス/30ルクス/50ルクス/80ルクス/120ルクス/無効
待機期間	0秒/10秒/30秒/1分/5分/30分/+∞
スタンバイ調光レベル	10%/20%/30%/50%
制御線	EUバージョン：ブラウンL、ブルーN、イエローL'、ブラック1-10v-、レッド1-10v+アメリカバージョン：ブラックL、ホワイトN、レッドL'、グレー1-10v-、パープル1-10v+
取付高さ	最大15m (49.21フィート)
検出範囲	最大Ø 14m/45.93フィート
動き検出	0.5～1.5m/秒
梱包方法	①小さな白い箱(110*100*105mm)、 ②平らな紙、 ③外箱(465*300*465mm)乾燥剤入り
動作温度	–35℃～+60℃
IP等級	IP65
保証	5年
安全規格	EN61347-1 EN61347-2-13 EN60598-1

ON/OFF制御 検知エリア 太陽光閾値 リモコン

保証 5 年 保持時間 8 ～ 15m ハイベイ スタンバイ期間 スタンバイ調光レベル

検知範囲

この数値は、感度 100% での最も高い取り付け高さでの最大距離を示しています。

通常の設置高さは8～15mです。

機械構造

12 個の DIP スイッチとリモコンですべてのパラメータを設定

配線図

寸法(mm)

1.自動ON/OFF機能：

動きを感知すると点灯し、夜間に人が離れると消灯します。用途：廊下、階段。

日光が十分な場合、日光が不十分な場合、最後の検出後および
動きが検出された場合でも、動きが検出された場合に点灯します。現在のホールドタイム
ライトは消灯したままになります。経過すると消灯します。

2. 昼光機能なし
昼光閾値が「無効」に設定されています。
動きを感知すると点灯、人が離れると点灯、待機後消灯。
用途：地下駐車場、高架下などの薄暗い場所。

動きが検出されたとき、人が検出から離れた後、最後の検出後、
センサーがそのエリアのスイッチをオンにし、現在の保持時間の光が 100% の
明るさまで 100% のままになります。保持時間内の明るさ。経過すると消灯します。

3. 機能デモ - 調光制御/コリドー機能:

応用：

ユーザーノート:

1.マイクロ波は20cmより薄い壁やガラスを透過し、20cmより厚い場合は減衰します。
2. ドライバ電圧は安定しており、10% 以内に変動する必要があります。
3. 検出エリアは動作速度、取り付け高さ、動作量の影響を受けます。
4. テストされたルクス値に影響を与えるランプシェードなしで晴れた日にテストを実施します。

メモリ&適用モード

1.「ON/OFFボタン」を押してライトを点灯または消灯します。

2. パラメータをリセットするには、以下の手順に従ってください。

ステップ 1 - 最初にライトがオフになっていた場合は、ON を押してライトをオンにします。

ステップ 2 - センサーが適切に設定されるまで「開始」を押します。

ステップ 3 - 検出範囲、ホールド時間、スタンバイ調光レベル、

スタンバイ期間と日光しきい値を順番に設定します (「+/-」を押して パラメータを設定します)。

ステップ 5 – 「メモリ」を押して設定を記憶します。

注：各パラメータの設定間隔は30秒以内に制御してください。

独立設定モード

1.「ON/OFFボタン」を押してライトを点灯または消灯します。「シーン」を押すと、リモコンは 最後に保存された設定を有効にするか、工場出荷時のデフォルト設定のままになります。

2. パラメータをリセットするには、以下の手順に従ってください。

ステップ 1 - 最初にライトがオフになっていた場合は、ON を押してライトをオンにします。

ステップ 2 - 「シーン」、「テスト」、「適用」のいずれかのボタンを押して、センサー検出 モードを開始します。

ステップ 3 - 検出範囲、保持時間、スタンバイ調光レベル、スタンバイ期間、および日光しきい値のボタンを順番に押します。

3. 同様のセンサーを備えたアレイ内の他のライトを同じ プログラムにプログラムする。

ステップ 1 - 2 番目のセンサーに「ON」を押します。

ステップ 2 - 「適用」を押します

ノート：

1. 設定は自動的に保存され、再度リセットを押すまで保持されます。

2. 各パラメータを設定するとライトが点滅します。

3. 対応するパラメータを設定すると、アイコンが点滅します。
